我司通過了質量技術監督局的計量認證（CMA）和中國合格評定國家認可委員會（CNAS）的實驗室認可，具備建筑工程主體結構（混凝土工程、砌體工程、房屋墻體裂縫、安全質量檢測、鋼結構工程、木結構工程）檢測能力；通過了中國合格評定國家認可委員會（CNAS）建筑結構檢查領域的檢查機構認可，具備了工程施工質量評價、結構設計質量評價、房屋安全性與可靠性評價、房屋結構抗震性能評價等能力。

一、 房屋建筑結構圖紙測繪的主要內容
房屋建筑結構圖紙測繪包括建筑圖紙測繪和結構圖紙測繪。
建筑圖紙的測繪，應包括主要建筑平面，宜包括建筑立面圖、典型剖面圖，當存在多幢檢測房屋時，宜增加建筑總平面示意圖。
結構圖紙的測繪主要包括結構平面布置圖、主要結構構件截面尺寸、代表性構件的配筋等內容，必要時增加配筋構造、節點連接構造等詳圖。部分結構涉及結構加固房屋，尚應對新老建筑結構加以區分表述。有條件時宜繪制結構加固平面圖，并繪制相關加固節點。
二、房屋建筑結構圖紙測繪的主要步驟
現場建筑結構圖紙測繪一般首先測繪建筑圖，然后在建筑圖基礎上測繪結構圖。現場采用鋼卷尺和激光測距儀量測主要軸線間距、墻體的具體位置以及門窗洞口的平面位置和尺寸，采用鋼卷尺量測墻體厚度及柱的截面尺寸等；采用激光測距儀和鋼卷尺量測樓層凈高和門窗洞口的高度；最終繪制房屋建筑測繪圖。
然后在房屋建筑圖紙測繪的基礎上，首先根據房屋的結構布置及傳力體系判別承重構件與非承重構件，對承重構件判別其材料類別。在此基礎上，對房屋承重墻、樓面梁、框架梁柱、樓（屋）面梁板等結構布置情況進行了現場實測。

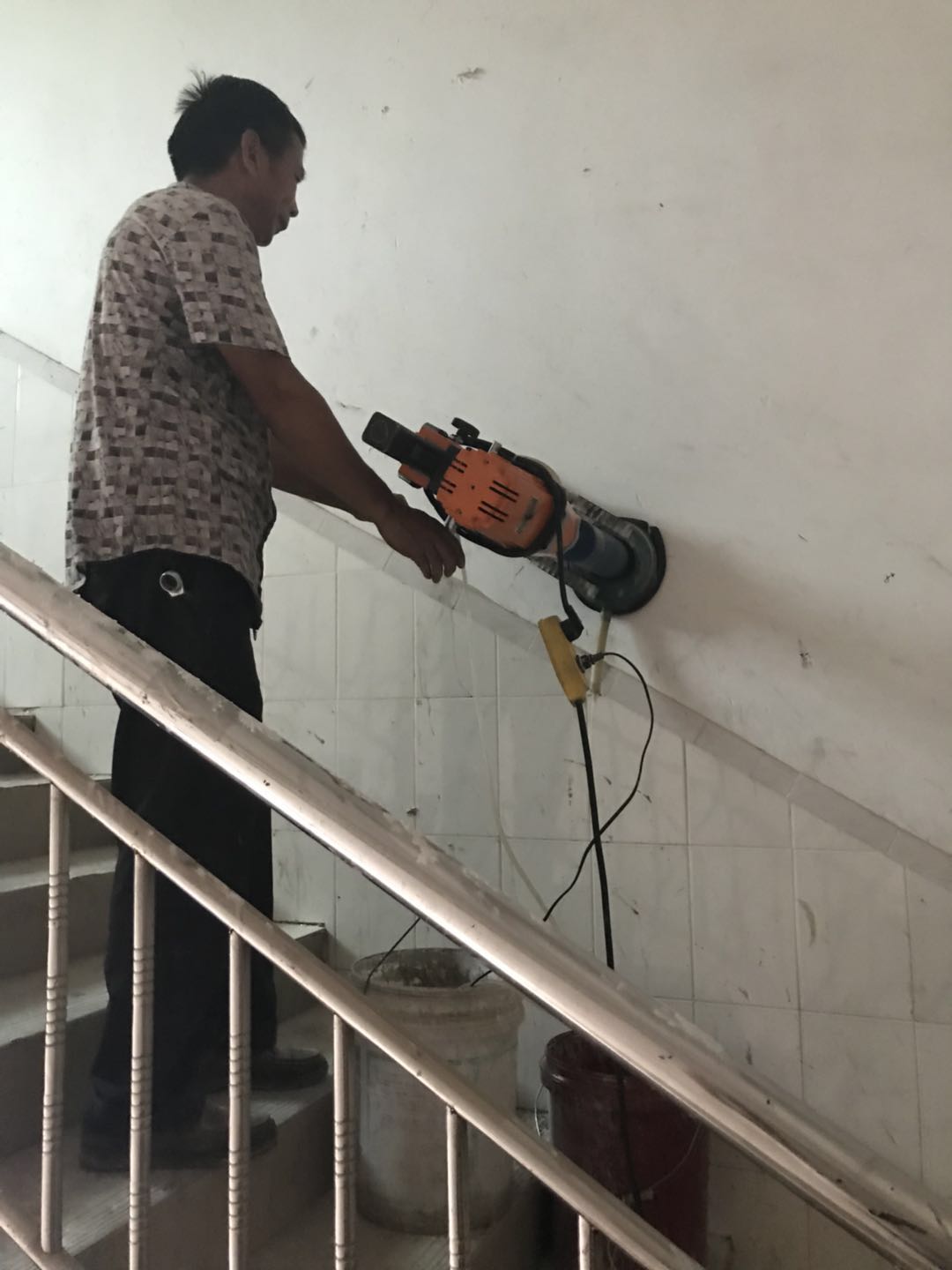

采用鋼卷尺和激光測距儀量測結構構件的平面位置及尺寸，采用鋼卷尺量測鋼筋混凝土梁板柱和鋼結構構件的截面尺寸、承重磚墻厚度以及磚柱截面尺寸。采用鋼筋探測儀對混凝土構件配筋分布情況進行檢測，并選取代表性的構件鑿去表面粉刷層及保護層，采用游標卡尺量測鋼筋直徑等。
最終根據現場數據繪制房屋建筑結構測繪圖紙。
三、房屋建筑結構圖紙測繪的主要成果
當完成現場房屋測繪工作，并整理好相應測量數據，隨后根據相關測量數據按照圖紙繪制要求繪制完成房屋建筑測繪圖和房屋結構測繪圖。
建筑測繪圖紙主要包括房屋建筑總平面圖、房屋建筑平面圖、房屋建筑立面圖、房屋建筑剖面圖。
